Chave Transferência Automática Trifásica 125a 110v 3 Polos

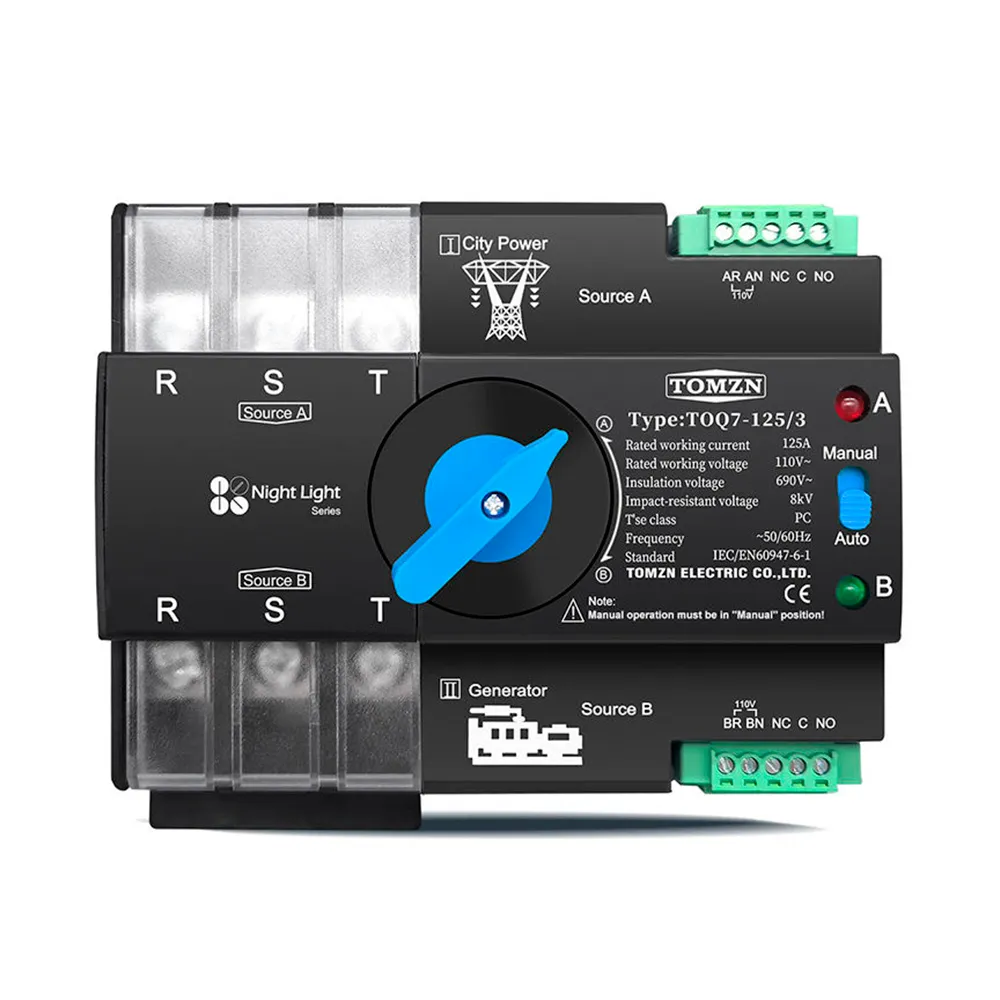

Chave de Transferência Automática TOMZN TOQ7-125/3 (110V)

3 Polos – 125A – 110V/127V – Tripolar

A chave de transferência automática TOMZN TOQ7-125/3 é a nova geração da linha TOQ, projetada para realizar a comutação entre rede principal e fonte de energia reserva (como geradores ou sistemas solares) de forma rápida e segura em sistemas de alta potência que exigem a manobra de três polos simultâneos.

Com design aprimorado para suportar correntes de até 125A, o modelo TOQ7 oferece maior vida útil e um mecanismo mais robusto, substituindo linhas anteriores com melhorias significativas em velocidade de troca e confiabilidade mecânica.

Principais Destaques do Modelo TOQ7

• Alta Capacidade de Corrente: Suporta até 125A, ideal para grandes instalações residenciais ou comerciais com cargas elevadas.
• Configuração Tripolar: Com 3 Polos, permite a transferência de três fases ou fases + neutro, dependendo da configuração do seu sistema elétrico.
• Tempo de comutação ultra rápido: Troca automática entre Normal e Reserva em aproximadamente 0,05 segundo, minimizando interrupções para equipamentos sensíveis.
• Vida útil estendida: Capacidade mecânica de até 50.000 manobras, garantindo durabilidade mesmo em sistemas com comutações frequentes.

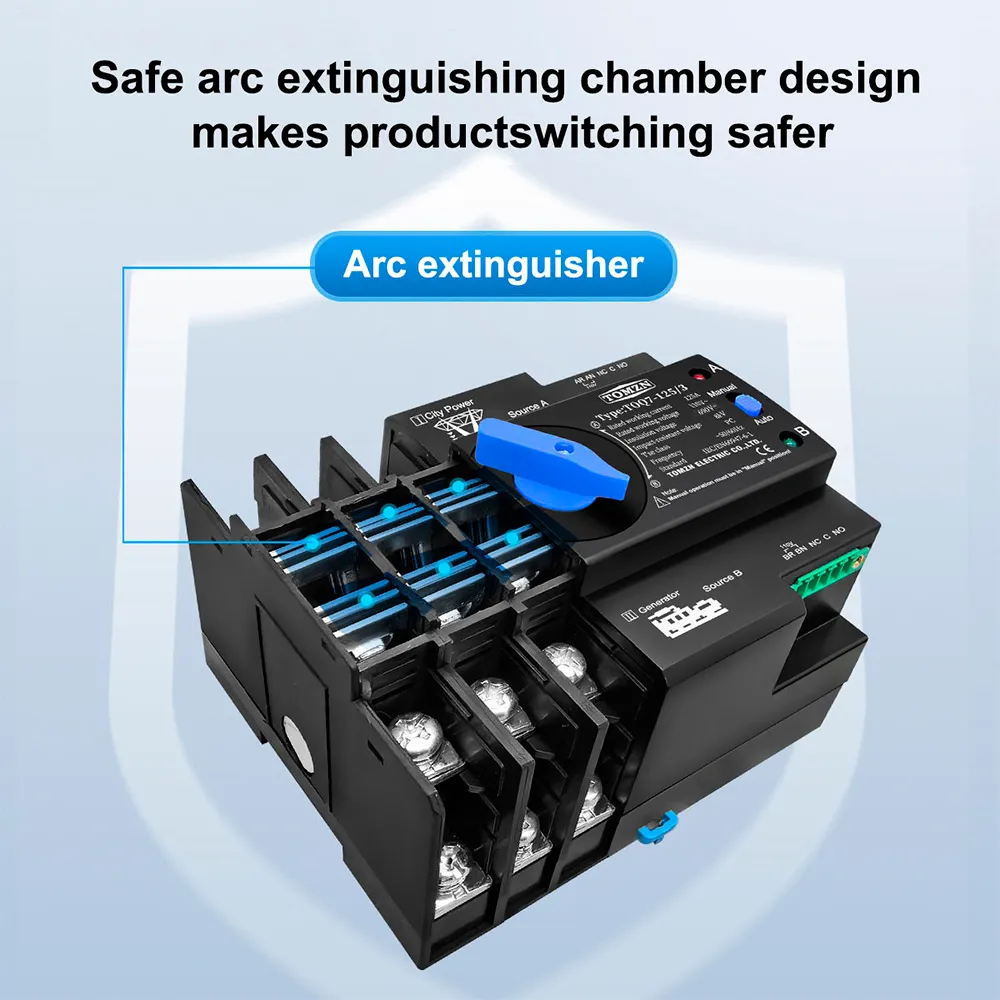

• Construção Industrial: Mecanismo interno reforçado para evitar travamentos e proporcionar maior dissipação de calor em altas correntes.
• Instalação em Trilho DIN: Compatível com trilho padrão de 35 mm, facilitando a montagem em quadros de distribuição (QDC).

Funcionamento e Aplicação

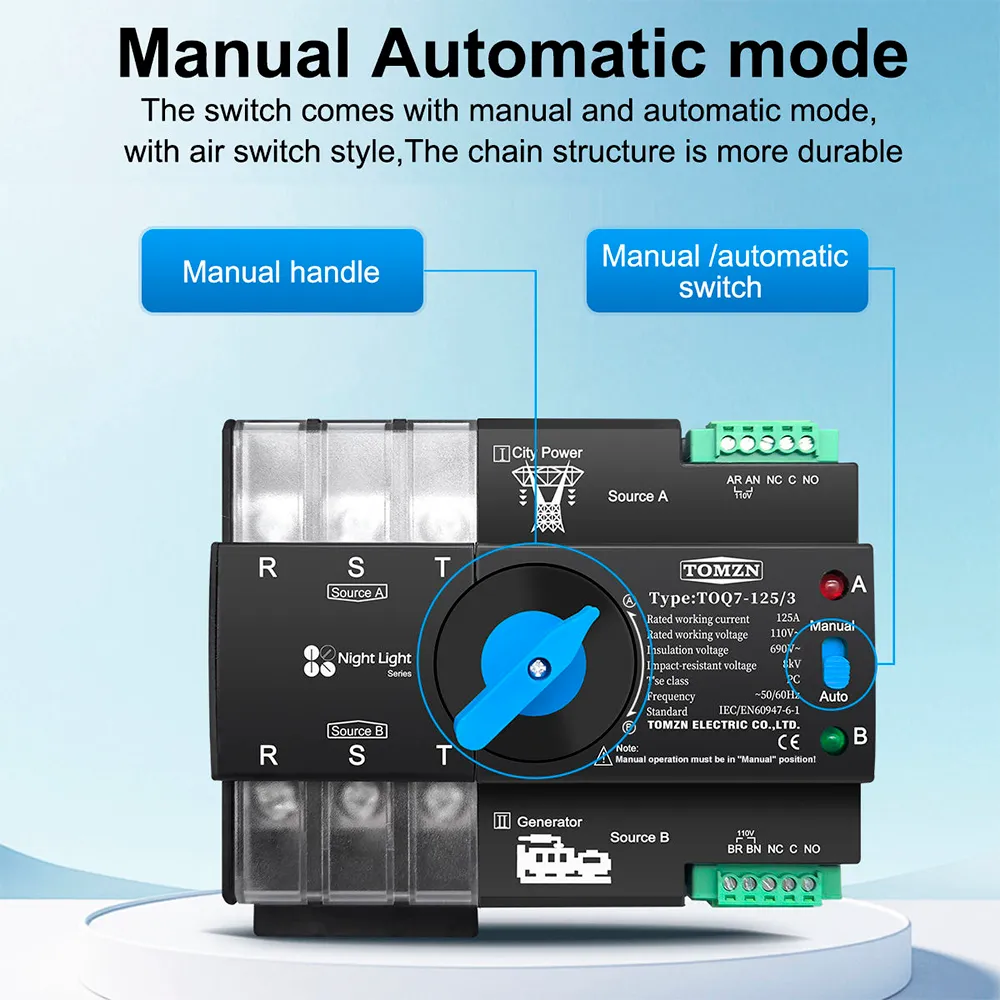

A chave monitora continuamente a tensão na rede principal. Em caso de queda ou falha, ela comuta automaticamente para a fonte de reserva. Assim que a energia principal é restabelecida, a chave prioriza e retorna para a rede Normal. O seletor frontal permite alternar entre o modo Automático e o modo Manual para testes e manutenção.

Compatibilidade de Tensão

• Versão 110V/127V: As bobinas de acionamento são projetadas para redes onde a tensão de monitoramento é de 110V ou 127V.

Características Gerais e Especificações Técnicas

Geral

• Modelo: TOQ7-125/3
• Corrente nominal: 125A
• Polos: 3 (Tripolar)

Operação

• Tensão operacional (Bobina): 110V/127V AC – 50/60Hz
• Tempo de transferência: Aproximadamente 0,05 s
• Vida mecânica: Até 50.000 manobras
• Modos de Operação: Automático e Manual

Instalação e Ambiente

• Montagem: Trilho DIN 35 mm ou fixação direta via parafusos.
• Temperatura de operação: –5°C a +40°C
• Classe de isolamento: Alta resistência a surtos e transientes elétricos.

Dimensões Aproximadas

• Altura: 109 mm
• Largura: Aproximadamente 124 mm (largura maior devido aos 3 polos)
• Profundidade: 78 mm
