Conversor Usr-can316 Canfd Para Rs485 E Rs232

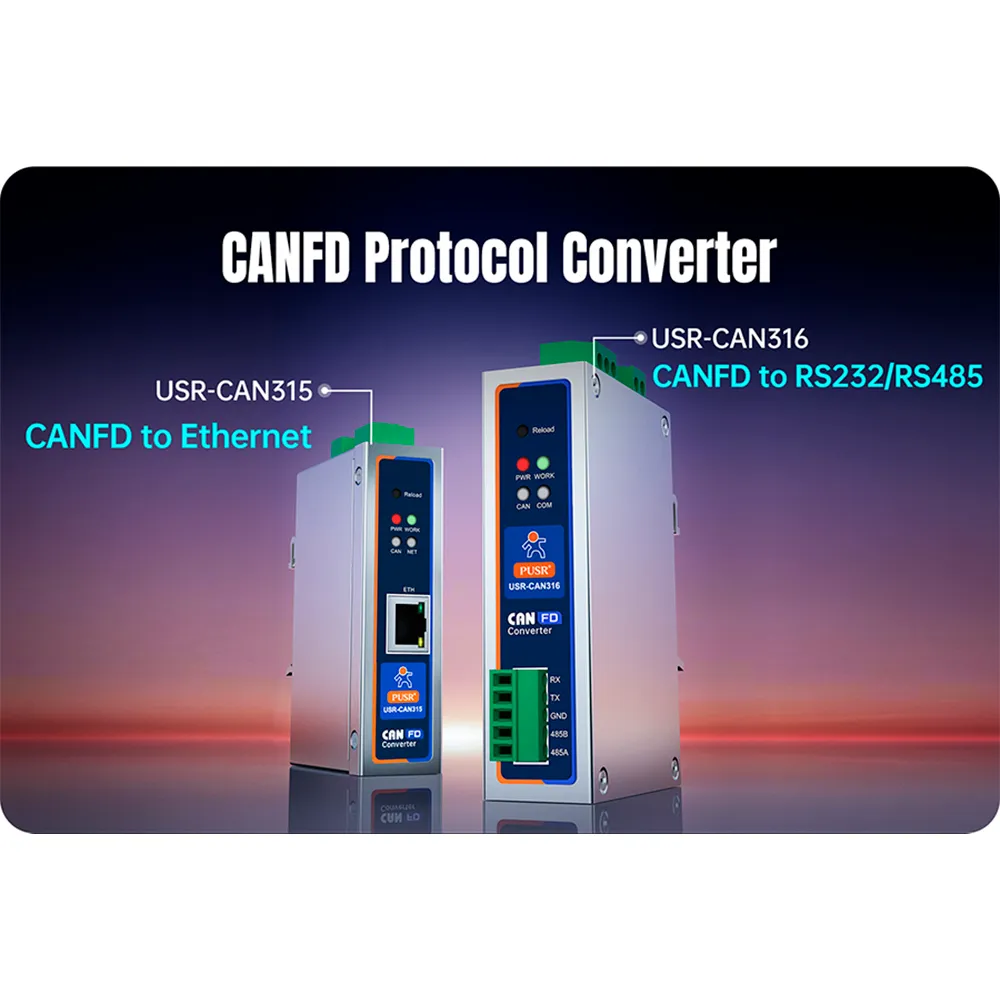

Conversor USR-CAN316 CANFD para RS485 e RS232

O Conversor USR-CAN316 CANFD para RS485 e RS232 é um dispositivo industrial projetado para conectar redes CAN/CANFD com interfaces seriais padrão RS485 e RS232. Ele permite a comunicação de alta velocidade (CANFD) com equipamentos de automação serial, atuando como uma ponte confiável e versátil. Com suporte a Modbus RTU e recursos de conversão de protocolo avançados, o USR-CAN316 é a solução ideal para a integração de sistemas e a modernização de infraestruturas industriais.

Principais Características

• Suporte a CANFD e CAN 2.0: Compatível com o protocolo CANFD de alta velocidade (até 5Mbps no domínio de dados) e com os padrões CAN 2.0A/2.0B, garantindo comunicação rápida e flexível.
• Interfaces Seriais Duplas: Oferece comunicação robusta via portas RS485 e RS232, permitindo a integração com uma vasta gama de dispositivos seriais.
• Modbus RTU Gateway: Converte dados CAN(FD) para Modbus RTU (Mestre/Escravo), facilitando a comunicação com PLCs e sistemas que utilizam esse protocolo.
• Conversão de Protocolo Versátil: Suporta 5 modos de conversão de protocolo, incluindo modos bidirecionais (serial para CAN, CAN para serial) e suporte a pacotes de frames personalizáveis.
• Proteção Industrial Avançada: Inclui proteção robusta contra surtos, ESD e EFT, garantindo a estabilidade e a durabilidade do dispositivo em ambientes industriais exigentes.
• Design Robusto: Faixa de tensão de trabalho de 9V a 36V DC, com instalação em trilho guia (DIN Rail) e botão para restauração das configurações de fábrica.

Aplicações Típicas

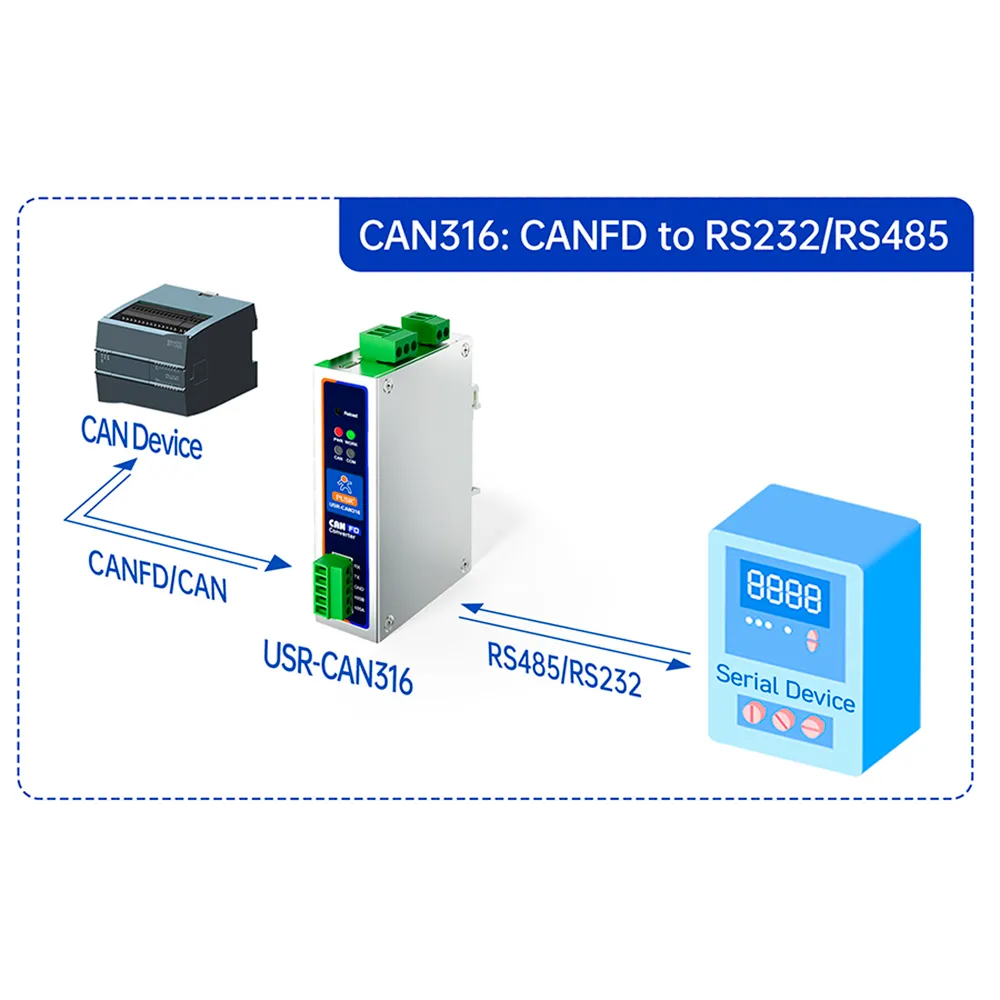

• Integração de dispositivos CAN e CANFD em redes seriais RS485 e RS232.
• Aquisição de dados de barramento CAN para sistemas de monitoramento seriais.
• Automação industrial e controle de processos, conectando dispositivos CANFD a controladores seriais.
• Modernização de equipamentos legados com interface serial para comunicação com redes CAN de alta velocidade.
• Conexão de dispositivos CAN/CANFD a sistemas SCADA usando Modbus RTU.

Especificações Técnicas

Geral e Instalação

• Tensão de Trabalho: DC 9～36V (recomendado 12V 1A)
• Tamanho: 110*27*76.1mm
• Forma de Instalação: Instalação em trilho guia (DIN Rail)
• Reset: Pressione e segure para restaurar as configurações de fábrica

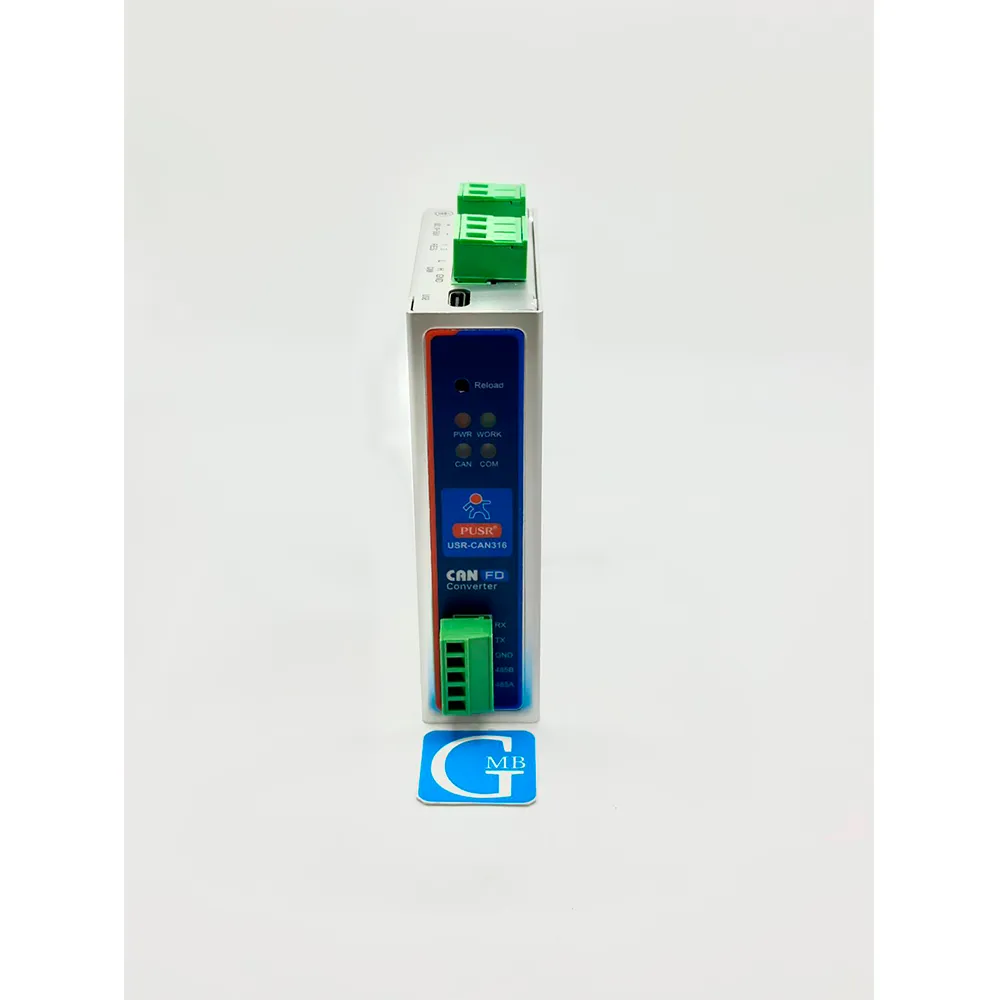

• Luzes Indicadoras: POWER, WORK, COM, CAN

Parâmetros de Interface CAN

• Porta CAN: 1x porta CAN, suporta CANFD, compatível com CAN 2.0A/2.0B
• Taxa de Transmissão (Domínio de Arbitragem): 5K~1Mbps
• Taxa de Transmissão (Domínio de Dados): 100K~5Mbps
• Resistência Terminal: 2 resistores de terminação de barramento CAN de 120Ω embutidos

Parâmetros de Interface Serial

• Portas Seriais: RS485/RS232

Ambiente de Trabalho

• Temperatura de Trabalho: -40℃~85℃
• Temperatura de Armazenamento: -40℃~105℃
• Umidade de Trabalho/Armazenamento: 5%～95% RH (Sem condensação)

Funções de Software

• Modbus Gateway: CAN(FD) para Modbus RTU (Mestre/Escravo)
• Mensagens: Suporta 64 mensagens de transmissão e 64 mensagens de recebimento
• Conversão de Protocolo: 5 modos de conversão, suporta quadros padrão e quadros estendidos (CAN ID)
• Filtragem de ID de Quadro: Suporta filtragem de quadros padrão, quadros remotos e entrada personalizada de ID de quadro (até 32 grupos)
• Direção de Conversão: Suporta conversão bidirecional; somente porta serial para CAN; somente CAN para porta serial
• Configuração de Parâmetros: Instrução AT e software de configuração “upper computer” (PC)

Parâmetros de Proteção

• Proteção ESD: Descarga de ar: 8 kV; Descarga de contato: 6 kV
• EFT/Burst: Circuito de energia: 2 kV; Circuitos RS485/RS232: 1 kV; Circuito CAN: 1 kV
• Teste de Imunidade a Surtos: Circuito de energia: 1kV modo diferencial, 2kV modo comum; Circuito CAN: 2kV modo comum

Por que escolher o Conversor USR-CAN316?

O Conversor USR-CAN316 é a ferramenta essencial para integrar suas redes CANFD de alta velocidade com sistemas que utilizam RS485 e RS232. Sua capacidade de Modbus RTU e proteção robusta garantem uma solução confiável e eficiente para aquisição de dados e controle em ambientes industriais complexos.
