Conversor Serial Wifi Dual Ethernet Rs485 Modbus Usr-dr164

Conversor Serial para Wi-Fi USR-DR164 – RS485 Industrial com Dual-Band e Funções Avançadas

O Conversor Serial para Wi-Fi USR-DR164 é um dispositivo de alto desempenho, projetado especificamente para ambientes industriais. Ele permite a integração de dispositivos com interface RS485 a redes Wi-Fi, oferecendo flexibilidade e confiabilidade. Com suporte a Wi-Fi Dual-Band (2.4G e 5.8G) e diversas funções de software, é a solução ideal para a coleta de dados e integração de sistemas em aplicações IoT e de automação industrial.

Principais Características

• Interface Serial Robusta: 1 x RS485 com conector push-type de 3 pinos, suportando amplas taxas de baud rate.
• Conectividade Wi-Fi Dual-Band: Compatível com padrões IEEE 802.11a/b/g/n nas frequências de 2.4GHz e 5.8GHz.
• Modos de Operação Versáteis: Suporte a AP, STA e AP+STA para flexibilidade de rede.
• Ampla Faixa de Alimentação: Entrada DC de 5V a 36V, adaptável a diversas fontes de energia industrial.
• Proteções Industriais: Inclui ESD, EFT e proteção contra sobretensão para maior durabilidade.
• Funções de Software Avançadas: Modos de trabalho TCP Client/Server, UDP Client/Server, HTTP Client, MQTT Client e IGMP.
• Gateway Modbus Integrado: Conversão eficiente de Modbus RTU para Modbus TCP.
• Recursos de Manutenção: Suporte a pacotes de registro e heartbeat para monitoramento contínuo.
• Configuração Simplificada: Via console web (HTTP), comando AT ou SmartAPLink.
• Instalação Flexível: Projetado para montagem em trilho DIN, ideal para painéis industriais.

Especificações Técnicas

• Hardware:
  • Alimentação: DC: 5-36V, conector push-type de 2 pinos
  • Corrente de Trabalho: 170-350mA@5V
  • Porta Serial: 1 x RS485, conector push-type de 3 pinos
  • Baud Rate: 1200-460800 bps
  • Bits de Dados: 5, 6, 7, 8
  • Bits de Parada: 1, 2
  • Paridade: NONE, ODD, EVEN, Mark, Space
  • Resistor Pull-up: 2.2 KΩ (apenas USR-DR164)
  • Proteção: ESD, EFT, proteção contra sobretensão

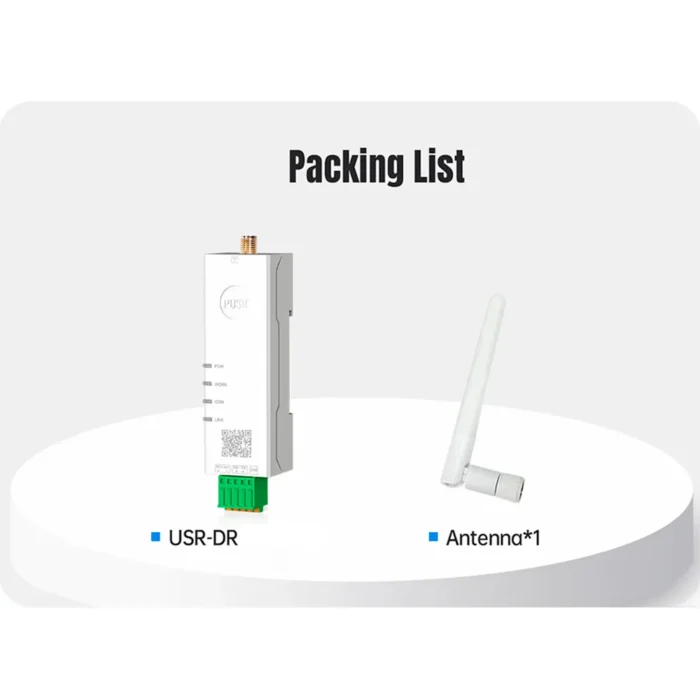

  • Antena Wi-Fi: Conector fêmea SMA
  • Material da Caixa: ABS, classificação V0

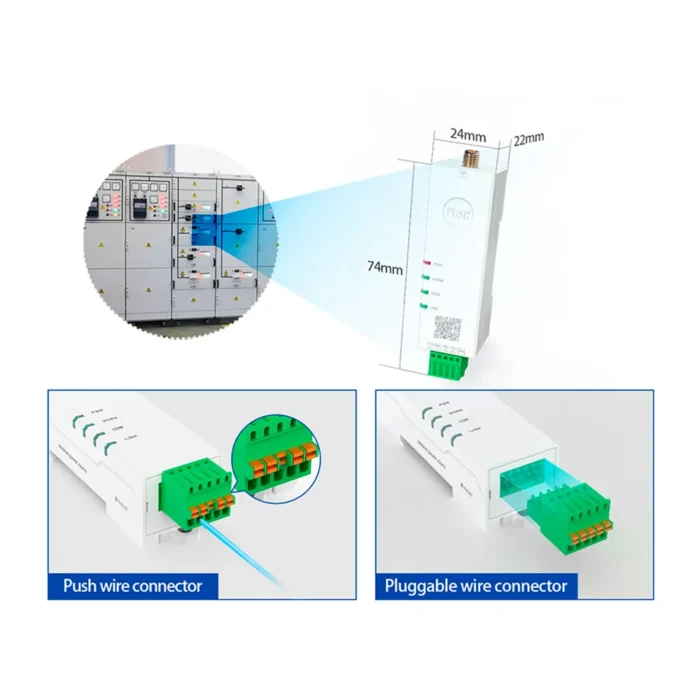

  • Dimensões: 92 * 24 * 22mm (incluindo bloco de terminais)
  • Instalação: Montagem em trilho DIN

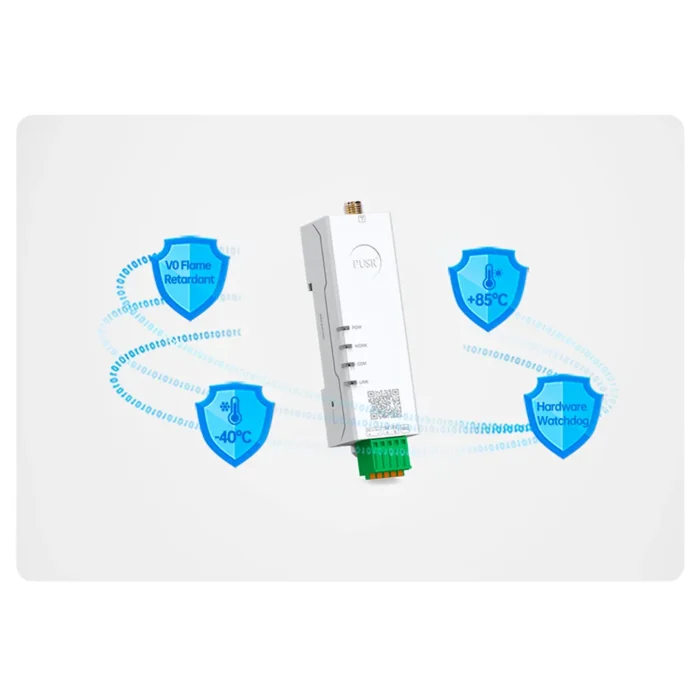

  • Temperatura de Operação: -40℃～+85℃
  • Temperatura de Armazenamento: -40℃～+125℃
  • Umidade de Operação: 5% ~ 95% RH, sem condensação
  • Umidade de Armazenamento: 1% ~ 95% RH, sem condensação
• Wi-Fi:
  • Padrões e Frequência: IEEE 802.11a/b/g/n (2.4G: 2.412GHz-2.484GHz; 5.8G: 5.17GHz-5.25GHz, 5.725GHz-5.835GHz)
  • Modos de Trabalho: AP/STA/AP+STA
  • Potência de Transmissão (Tx Power):
    • 2.4G: 802.11b: +17±1.5dBm(@11Mbps); 802.11g: +14±1.5dBm(@54Mbps); 802.11n: +14±1.5dBm(@HT20, MCS7)
    • 5.8G: 15±1.5dBm (OFDM 6Mbps); 13±1.5dBm (OFDM 54Mbps); 12±1.5dBm (HT20 MCS7); 12±1.5dBm (HT40 MCS7)
  • Sensibilidade de Recepção:
    • 2.4G: -95 dBm (@1Mbps, CCK) a -67dBm (@HT40, MCS7)
    • 5.8G: -90dBm (@6Mbps, OFDM) a -67 dBm (HT40,MCS7)
• Software:
  • Modos de Trabalho: TCP Client, TCP server, UDP client, UDP server, HTTP client, MQTT client, IGMP
  • Modbus Gateway: Conversão Modbus RTU/TCP
  • IP: DHCP/StaticIP
  • Pacote de Registro: Sim
  • Pacote Heartbeat: Sim
  • Criptografia Wi-Fi: WEP/WPA-PSK/WPA2-PSK
  • Métodos de Criptografia: WEP64/WEP128/TKIP/AES
  • Plataformas IoT: SPUSR cloud

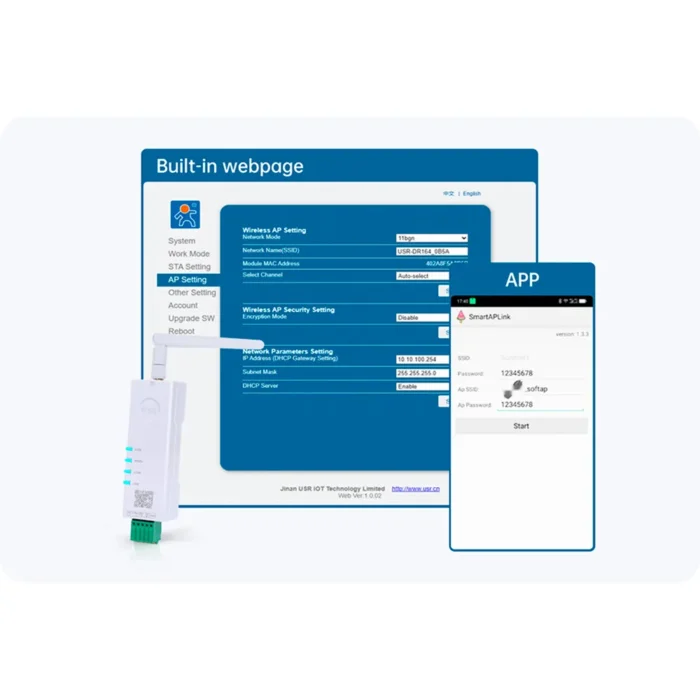

  • Configuração do Usuário: Console Web (HTTP), Comando AT, SmartAPLink
• Outros:
  • Botão Reset: Pressionar e segurar por 4~15s para restaurar as configurações de fábrica; Duplo toque rápido para SmartAPLink.

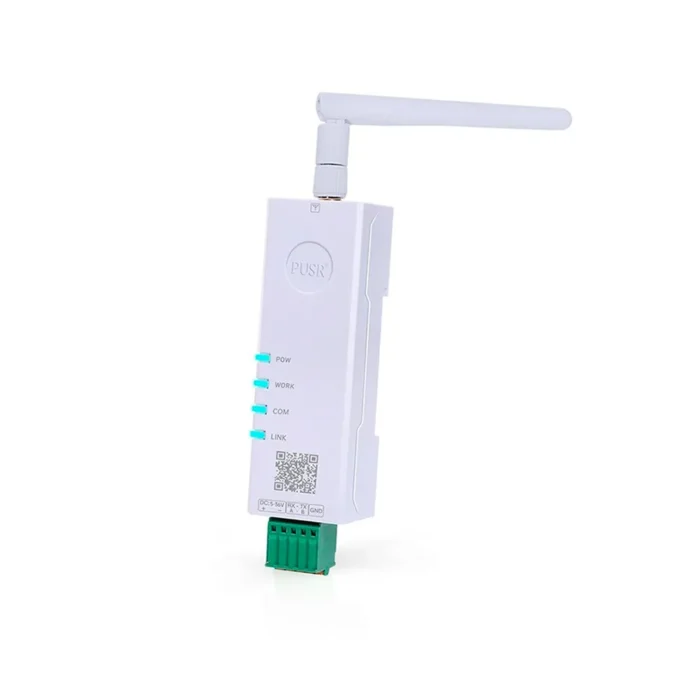

  • Indicadores: Power, Work, COM, LINK
• Aprovações Regulatórias: CE/RED*, RoHS*, WEEE*, FCC*

Por que escolher o USR-DR164?

O USR-DR164 é a escolha ideal para quem busca uma solução compacta e poderosa para conectar dispositivos RS485 a redes Wi-Fi. Sua capacidade de operar em Dual-Band, juntamente com a ampla gama de modos de trabalho e suporte a protocolos industriais como Modbus e MQTT, o torna indispensável para projetos de automação e IoT que exigem alta confiabilidade e flexibilidade.
