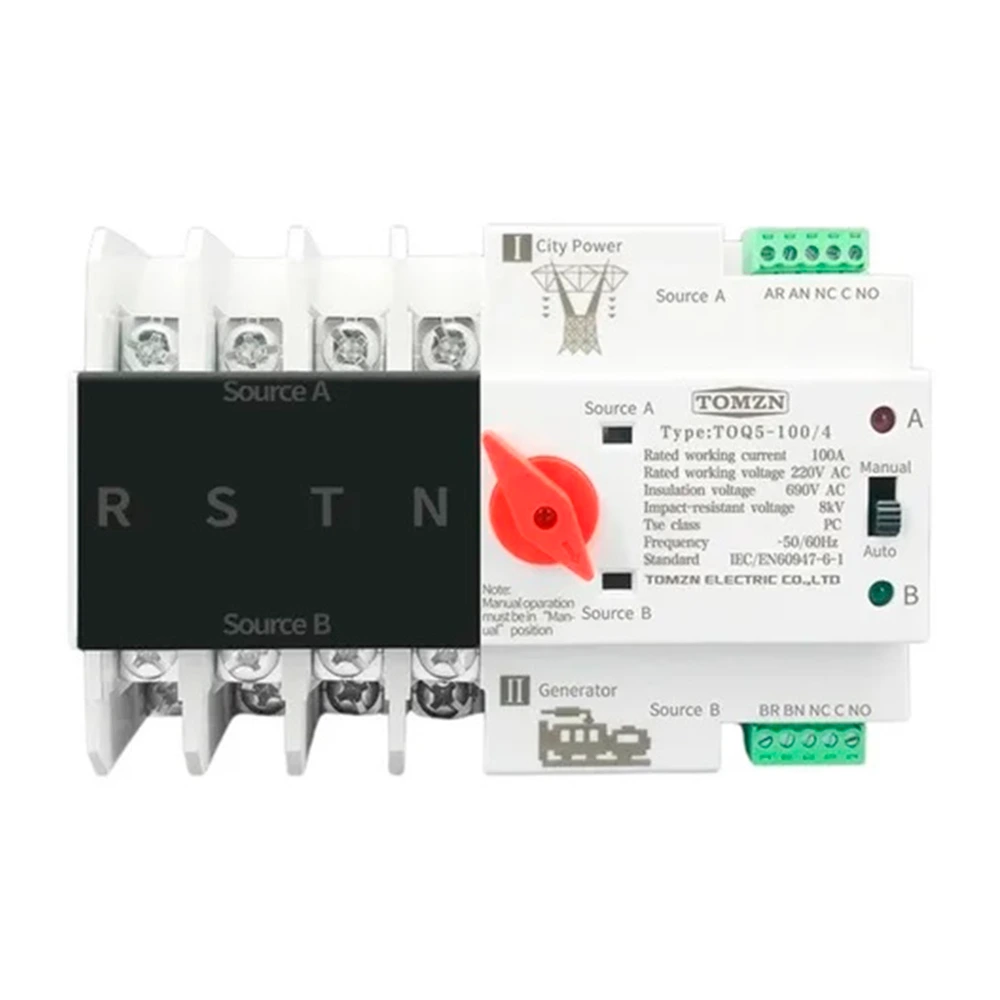

Chave de Transferência Automática Tetrapolar 100A 220V 4 Polos

A Chave de Transferência Automática Tetrapolar 100A 220V 4 Polos é essencial para sistemas trifásicos que requerem a manobra segura das três fases e do neutro (3P+N). Com capacidade de 100A, ela garante a **continuidade e a isolação completa** da rede em caso de falha, realizando a comutação automática entre a rede principal e a fonte de reserva. É a escolha ideal para instalações comerciais e industriais que dependem da gestão precisa do neutro.

Comuta automaticamente entre rede principal e reserva. Se a rede está normal, o interruptor vai mudar para “Normal”. Se faltar energia no principal vai mudar automático para o “Reserva” e, assim que voltar o normal, ela retorna sozinha.

Atenção à Instalação em Redes Trifásicas:

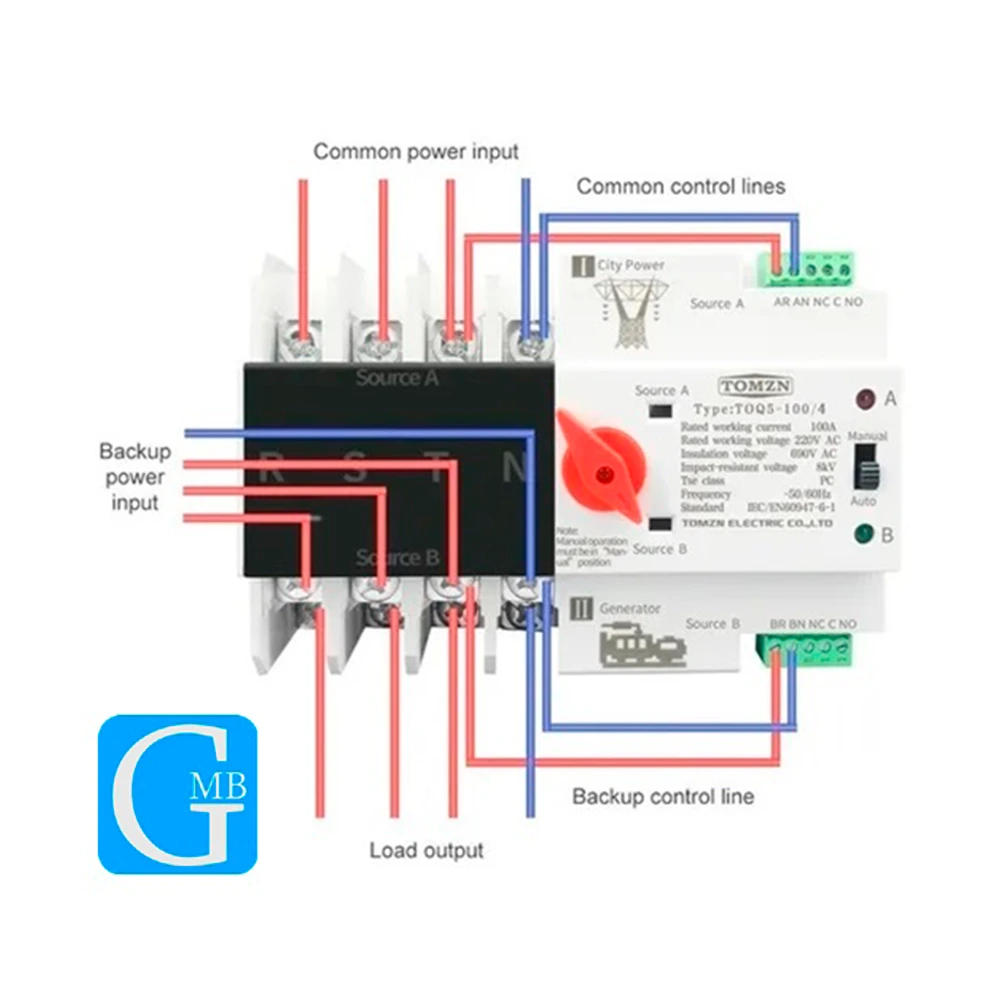

• Para ligação das bobinas em **Rede Trifásica 380V + Neutro**, utiliza-se uma fase e o neutro (conforme a foto do anúncio).
• Para ligação em **Rede Trifásica 220V (Fase-Fase)**, deve-se utilizar duas fases para alimentar as bobinas de controle.

Principais Características

• Tetrapolar (4 Polos): Manobra simultânea das 3 fases e do neutro, garantindo segurança total.
• Alta Capacidade (100A): Adequada para sistemas trifásicos de médio a alto consumo.
• Comutação Automática e Segura: Transição instantânea e retorno automático para a fonte principal.
• Indicação Visual Clara: Equipada com luzes indicadoras que mostram qual fonte de energia está ativa.
• Fácil Instalação e Operação: Projetada para instalação vertical ou horizontal.

Aplicações Típicas

• Sistemas de backup de energia com geradores em que o neutro deve ser manobrado.
• Instalações comerciais e industriais trifásicas.
• Quadros de distribuição que exigem isolação completa de todas as vias.

Especificações Técnicas

Geral

• Produto: Chave de Transferência Automática
• Polos: 4 Polos (Tetrapolar)

Elétrica

• Tensão de Operação: 220V 60Hz
• Carga Máxima: 100A
• Ruptura do Circuito (Icn): 6kA (valor efetivo)

Operação e Instalação

• Modos de Operação: Automático e Manual
• Tempo de Comutação: Aproximadamente 0,5 segundos
• Instalação: Vertical ou Horizontal
• Classe: CB
• Instalação Máxima: 2000m do nível do mar

Características Ambientais

• Temperatura de Operação: -5 °C a +40 °C

Dimensões (mm)

• Altura: 104mm
• Largura: 141mm
• Profundidade: 78mm

Outros

• Instruções Adicionais: A chave não pode ligar ou desligar o gerador diretamente.

Instruções de Uso

• Pressione o botão **”Automático”** para que a chave detecte e comute entre as fontes de energia automaticamente.
• Escolha **”Manual”** para realizar a troca de direção manualmente.
